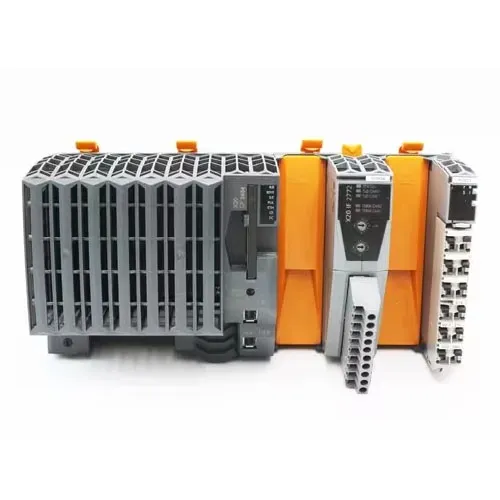

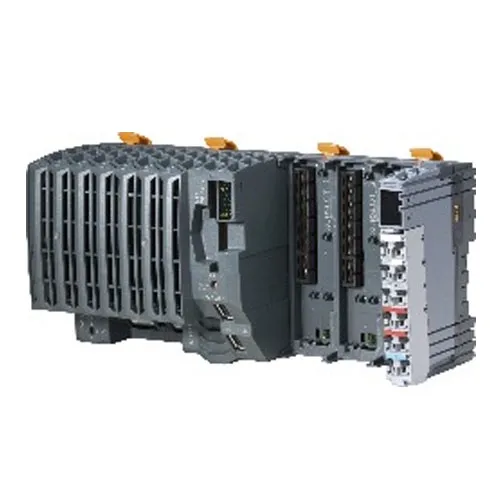

B&R X20CP3484 X20 نظام وحدة المعالجة المركزية Celeron PLC

Model:
X20CP3484
Brand:
بي آند آر
Type:
نظام التحكم PLC الصناعي القياسي X20
Warranty:
100% جديد وأصلي
Shipping:
شحن عالمي سريع عبر FedEx وDHL Express

البيانات الفنيةوصف قصيرواجهات1x RS232، 1x إيثرنت، 1x POWERLINK V1/V2، 2x USB، 1x X2X Linkوحدة النظاموحدة المعالجة المركزيةمعلومات عامةرمز معرف B&R0x23A6تبريدبدون مروحةمؤشرات الحالةوظيفة وحدة المعالجة المركزية، درجة الحرارة الزائدة، إيثرنت، POWERLINK، CompactFlash، البطاريةالتشخيصبطاريةنعم، باستخ......

إرسال استفسار

وصف المنتج

وصف قصير

واجهات	1x RS232، 1x إيثرنت، 1x POWERLINK V1/V2، 2x USB، 1x X2X Link
وحدة النظام	وحدة المعالجة المركزية

معلومات عامة

رمز معرف B&R	0x23A6
تبريد	بدون مروحة
مؤشرات الحالة	وظيفة وحدة المعالجة المركزية، درجة الحرارة الزائدة، إيثرنت، POWERLINK، CompactFlash، البطارية
التشخيص
بطارية	نعم، باستخدام مؤشر حالة LED والبرنامج
وظيفة وحدة المعالجة المركزية	نعم، باستخدام مؤشر حالة LED
فلاش مدمج	نعم، باستخدام مؤشر حالة LED
إيثرنت	نعم، باستخدام مؤشر حالة LED
باور لينك	نعم، باستخدام مؤشر حالة LED
ارتفاع درجة الحرارة	نعم، باستخدام مؤشر حالة LED
التشخيص - مروحة	-
يدعم
دعم أكوبوس	نعم
دعم المكونات المرئية	نعم
استهلاك الطاقة بدون بطاقة الذاكرة ووحدة الواجهة وUSB	10.5 واط
استهلاك الطاقة الداخلي لـ X2X Link ومصدر طاقة الإدخال/الإخراج
حافلة	1.42 واط
الإدخال/الإخراج الداخلي	0.6 واط
تبديد الطاقة الإضافي الناتج عن المحركات (مقاوم) [W]	-
العزل الكهربائي
IF1 - IF2	نعم
IF1 - IF3	نعم
IF1 - IF4	لا
IF1 - IF5	لا
IF1 - IF6	نعم
IF2 - IF4	نعم
IF2 - IF5	نعم
IF3 - IF4	نعم
IF3 - IF5	نعم
IF4 - IF5	لا
IF4 - IF6	نعم
IF5 - IF6	نعم
بي ال سي - IF1	لا
بي إل سي - IF2	نعم
بي ال سي - IF3	نعم
بي إل سي - IF4	لا
بي إل سي - IF5	لا
بي إل سي - IF6	نعم
الشهادات
م	نعم
UKCA	نعم
اتيكس	المنطقة 2، II 3G Ex nA nC IIA T5 Gc IP20، Ta (راجع دليل مستخدم X20) فتزو 09 اتيكس 0083X
أول	culus E115267 معدات التحكم الصناعية
HazLoc	كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الدرجة الأولى، القسم 2، المجموعات ABCD، T5
دنف	درجة حرارة:B(0 إلى 55 درجة مئوية) رطوبة:B(حتى 100%) اهتزاز:B(4 جم) إي إم سي:B(الجسر والسطح المفتوح)
احتجاز ثاني أكسيد الكربون	نعم
إل آر	ENV1
ك ر	نعم
ABS	نعم
بي.في	EC33B درجة الحرارة: 5 - 55 درجة مئوية الاهتزاز: 4 جم EMC: الجسر والسطح المفتوح
كانساس	نعم

وحدة المعالجة المركزية ومصدر طاقة X2X Link

جهد الإدخال	24 فولت تيار مستمر -15% / +20%
المدخلات الحالية	الأعلى. 2.2 أ
الصمامات	متكاملة، لا يمكن استبدالها
عكس حماية القطبية	نعم

مخرج إمداد الطاقة X2X Link

طاقة الإخراج الاسمية	7 واط
اتصال متوازي	نعم
عملية زائدة عن الحاجة	نعم

مدخلات الطاقة الإدخال/الإخراج

جهد الإدخال	24 فولت تيار مستمر -15% / +20%
الصمامات	فتيل الخط المطلوب: ماكس. 10 أ، ضربة بطيئة

مخرج طاقة الإدخال/الإخراج

الجهد الناتج الاسمي	24 فولت تيار مستمر
تحميل الاتصال المسموح به	10 أ

مصدر الطاقة - معلومات عامة

مؤشرات الحالة	الزائد، حالة التشغيل، حالة الوحدة، نقل البيانات RS232
التشخيص
نقل البيانات RS232	نعم، باستخدام مؤشر حالة LED
تشغيل/خطأ الوحدة	نعم، باستخدام مؤشر حالة LED والبرنامج
الزائد	نعم، باستخدام مؤشر حالة LED والبرنامج
العزل الكهربائي
مصدر الإدخال / الإخراج - مصدر طاقة الإدخال / الإخراج	لا
مصدر طاقة وحدة المعالجة المركزية/X2X - مصدر طاقة وحدة المعالجة المركزية/X2X	نعم

المراقب المالي

فتحة كومباكت فلاش	1
الساعة في الوقت الحقيقي	غير متطايرة، دقة 1 ثانية، -20 إلى 20 جزء في المليون بدقة عند 25 درجة مئوية
FPU	نعم
المعالج
يكتب	سيليرون 266 (متوافق)
ذاكرة التخزين المؤقت L2	-
ذاكرة التخزين المؤقت L1 للبيانات ورمز البرنامج	2 × 16 كيلو بايت
معالج الإدخال/الإخراج المتكامل	يعالج نقاط بيانات الإدخال/الإخراج في الخلفية
فتحات الواجهة المعيارية	3
المتغيرات الباقية	الأعلى. 64 كيلو بايت
أقصر وقت لدورة فئة المهمة	800 ميكروثانية
وقت دورة التعليمات النموذجية	0.007 ميكروثانية
التخزين المؤقت للبيانات
مراقبة البطارية	نعم
بطارية الليثيوم	3 سنوات على الأقل
الذاكرة القياسية
كبش	32 ميجابايت سدرام
ذاكرة الوصول العشوائي للمستخدم	1 ميجابايت من ذاكرة الوصول العشوائي

واجهات

واجهة IF1
يكتب	RS232
البديل	الاتصال عبر كتلة طرفية ذات 12 سنًا TB12
معدل النقل	الأعلى. 115.2 كيلوبت/ثانية
واجهة IF2
يكتب	إيثرنت
البديل	محمية RJ45
طول الخط	الأعلى. 100 متر بين محطتين (طول المقطع)
معدل النقل	10/100 ميجابت/ثانية
واجهة IF3
فيلدبوس	باور لينك V1/V2
يكتب	100BASE-T (ANSI/IEEE 802.3)
البديل	محمية RJ45
طول الخط	الأعلى. 100 متر بين محطتين (طول المقطع)
معدل النقل	100 ميجابت/ثانية
واجهة IF4
يكتب	يو اس بي 1.1
البديل	النوع أ
الأعلى. تيار الإخراج	0.5 أ
واجهة IF5
يكتب	يو اس بي 1.1
البديل	النوع أ
الأعلى. تيار الإخراج	0.5 أ
واجهة إذا6
يكتب	X2X لينك ماستر
كمية	1

ظروف التشغيل

اتجاه التركيب
أفقي	نعم
رَأسِيّ	نعم
ارتفاع التثبيت فوق مستوى سطح البحر
0 إلى 2000 م	لا قيود
> 2000 م	تخفيض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 متر
درجة الحماية حسب EN 60529	IP20

الظروف المحيطة

درجة حرارة
عملية
اتجاه التركيب الأفقي	0 إلى 55 درجة مئوية
اتجاه التركيب العمودي	0 إلى 50 درجة مئوية
ديراتينغ	-
تخزين	-25 إلى 70 درجة مئوية
ينقل	-25 إلى 70 درجة مئوية
الرطوبة النسبية
عملية	5 إلى 95%، غير مكثف
تخزين	5 إلى 95%، غير مكثف
ينقل	5 إلى 95%، غير مكثف

الخصائص الميكانيكية

ملحوظة	اطلب ذاكرة التطبيق (CompactFlash) بشكل منفصل بطارية احتياطية متضمنة في التسليم لوحة الغطاء الطرفية X20 (يمين) متضمنة في التسليم كتلة طرفية ذات 12 سنًا X20 متضمنة في التسليم أغطية فتحات وحدة الواجهة متضمنة في التسليم
أبعاد
عرض	200 ملم
ارتفاع	99 ملم
عمق	85 ملم

رقم المادة:

X20CP3484

وصف:

أداء Intel Celeron 266 مع معالج إدخال/إخراج إضافي
إيثرنت، POWERLINK وUSB على متن الطائرة
3 فتحات لتوسيع الواجهة المعيارية
CompactFlash كذاكرة تطبيق قابلة للإزالة
خالية من المروحة
مضغوط للغاية

تعد X20CP3484 أصغر وحدة معالجة مركزية تعتمد على Celeron لنظام X20. ومع ذلك، فإن أقصر دورة زمنية لها وهي 800 ميكروثانية لا تزال تظهر قوتها. الميزات الأساسية هي نفس تلك الموجودة في الأنواع الأكبر.

إيثرنت وUSB على متن الطائرة. بالإضافة إلى ذلك، تحتوي وحدة المعالجة المركزية على اتصال POWERLINK للاتصال في الوقت الفعلي. هناك أيضًا ثلاث فتحات متعددة الأغراض لوحدات الواجهة الإضافية.

تختلف طرازات وحدة المعالجة المركزية X20CP3484 وX20CP3484-1 فقط حسب حجم SDRAM.
