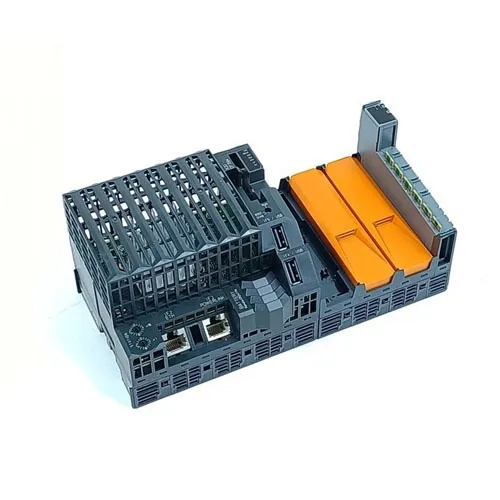

B&R X20CP3584 X20 نظام تحكم Atom PLC ذو 3 فتحات

Model:
X20CP3584
Brand:
بي آند آر
Type:
جهاز تحكم PLC صناعي عالي الأداء X20
Warranty:
100% جديد وأصلي
Shipping:
شحن عالمي سريع عبر FedEx وDHL Express

وصف قصيرواجهات1x RS232، 1x إيثرنت، 1x POWERLINK (V1/V2)، 2x USB، 1x X2X Linkوحدة النظامالمراقب الماليمعلومات عامةرمز معرف B&R0xC3ADتبريدبدون مروحةمؤشرات الحالةوظيفة وحدة المعالجة المركزية، إيثرنت، POWERLINK، CompactFlash، البطاريةالتشخيصبطاريةنعم، باستخدام مؤشر حالة LED والبرنامجوظيفة وحدة المعا......

إرسال استفسار

وصف المنتج

وصف قصير

واجهات	1x RS232، 1x إيثرنت، 1x POWERLINK (V1/V2)، 2x USB، 1x X2X Link
وحدة النظام	المراقب المالي

معلومات عامة

رمز معرف B&R	0xC3AD
تبريد	بدون مروحة
مؤشرات الحالة	وظيفة وحدة المعالجة المركزية، إيثرنت، POWERLINK، CompactFlash، البطارية
التشخيص
بطارية	نعم، باستخدام مؤشر حالة LED والبرنامج
وظيفة وحدة المعالجة المركزية	نعم، باستخدام مؤشر حالة LED
فلاش مدمج	نعم، باستخدام مؤشر حالة LED
إيثرنت	نعم، باستخدام مؤشر حالة LED
باور لينك	نعم، باستخدام مؤشر حالة LED
درجة حرارة	نعم، باستخدام تسجيل البرمجيات
يدعم
التكرار تحكم	نعم
دعم تخزين البيانات الصحية	نعم
دعم أكوبوس	نعم
دعم المكونات المرئية	نعم
استهلاك الطاقة بدون وحدة الواجهة وUSB	8.6 واط
استهلاك الطاقة لمصدر الطاقة X2X Link	1.42 واط
استهلاك الطاقة
الإدخال/الإخراج الداخلي	0.6 واط
تبديد الطاقة الإضافي الناتج عن المحركات (مقاوم) [W]	-
الشهادات
م	نعم
UKCA	نعم
CRA (قانون المرونة السيبرانية)	التقييم مستمر
اتيكس	المنطقة 2، II 3G Ex nA nC IIA T5 Gc IP20، Ta (راجع دليل مستخدم X20) فتزو 09 اتيكس 0083X
أول	culus E115267 معدات التحكم الصناعية
HazLoc	كساوس 244665 معدات التحكم في العمليات للمواقع الخطرة الدرجة الأولى، القسم 2، المجموعات ABCD، T5
دنف	درجة حرارة:B(0 إلى 55 درجة مئوية) رطوبة:B(حتى 100%) اهتزاز:B(4 جم) إي إم سي:B(الجسر والسطح المفتوح)
احتجاز ثاني أكسيد الكربون	نعم
إل آر	ENV1
ك ر	نعم
ABS	نعم
بي.في	EC33B درجة الحرارة: 5 - 55 درجة مئوية الاهتزاز: 4 جم EMC: الجسر والسطح المفتوح
كانساس	نعم

وحدة المعالجة المركزية ومصدر طاقة X2X Link

جهد الإدخال	24 فولت تيار مستمر -15% / +20%
المدخلات الحالية	الأعلى. 1.5 أ
الصمامات	متكاملة، لا يمكن استبدالها
عكس حماية القطبية	نعم

مخرج إمداد الطاقة X2X Link

طاقة الإخراج الاسمية	7 واط
اتصال متوازي	نعم
عملية زائدة عن الحاجة	نعم

مدخلات الطاقة الإدخال/الإخراج

جهد الإدخال	24 فولت تيار مستمر -15% / +20%
الصمامات	فتيل الخط المطلوب: ماكس. 10 أ، ضربة بطيئة

مخرج طاقة الإدخال/الإخراج

الجهد الناتج الاسمي	24 فولت تيار مستمر
تحميل الاتصال المسموح به	10 أ

مصدر الطاقة - معلومات عامة

مؤشرات الحالة	الزائد، حالة التشغيل، حالة الوحدة، نقل البيانات RS232
التشخيص
نقل البيانات RS232	نعم، باستخدام مؤشر حالة LED
تشغيل/خطأ الوحدة	نعم، باستخدام مؤشر حالة LED والبرنامج
الزائد	نعم، باستخدام مؤشر حالة LED والبرنامج
العزل الكهربائي
مصدر الإدخال / الإخراج - مصدر طاقة الإدخال / الإخراج	لا
مصدر طاقة وحدة المعالجة المركزية/X2X - مصدر طاقة وحدة المعالجة المركزية/X2X	نعم

المراقب المالي

فتحة كومباكت فلاش	1
الساعة في الوقت الحقيقي	غير متطايرة، دقة 1 ثانية، -10 إلى 10 جزء في المليون بدقة عند 25 درجة مئوية
FPU	نعم
المعالج
يكتب	اتوم E620T
تردد الساعة	0.6 جيجا هرتز
ذاكرة التخزين المؤقت L1
رمز البيانات	24 كيلو بايت
رمز البرنامج	32 كيلو بايت
ذاكرة التخزين المؤقت L2	512 كيلو بايت
معالج الإدخال/الإخراج المتكامل	يعالج نقاط بيانات الإدخال/الإخراج في الخلفية
فتحات الواجهة المعيارية	3
المتغيرات الباقية	الأعلى. 256 كيلو بايت
أقصر وقت لدورة فئة المهمة	400 ميكروثانية
وقت دورة التعليمات النموذجية	0.0075 ميكروثانية
التخزين المؤقت للبيانات
مراقبة البطارية	نعم
بطارية الليثيوم	دقيقة. سنتان عند درجة حرارة محيطة 23 درجة مئوية
الذاكرة القياسية
كبش	256 ميجابايت DDR2 SDRAM
ذاكرة الوصول العشوائي للمستخدم	1 ميجابايت من ذاكرة الوصول العشوائي

واجهات

واجهة IF1
إشارة	RS232
البديل	الاتصال عبر كتلة طرفية ذات 12 سنًا X20TB12
الأعلى. مسافة	900 م
معدل النقل	الأعلى. 115.2 كيلوبت/ثانية
واجهة IF2
إشارة	إيثرنت
البديل	1x RJ45 محمية
طول الخط	الأعلى. 100 متر بين محطتين (طول المقطع)
معدل النقل	10/100/1000 ميجابت/ثانية
تحويل
الطبقة المادية	10BASE-T/100BASE-TX/1000BASE-T
نصف مزدوج	نعم
الازدواج الكامل	نعم
التفاوض الذاتي	نعم
لصناعة السيارات في MDI / MDIX	نعم
واجهة IF3
فيلدبوس	POWERLINK (V1/V2) العقدة التي تدير أو تسيطر عليها
يكتب	النوع 4
البديل	1x RJ45 محمية
طول الخط	الأعلى. 100 متر بين محطتين (طول المقطع)
معدل النقل	100 ميجابت/ثانية
تحويل
الطبقة المادية	100BASE-TX
نصف مزدوج	نعم
الازدواج الكامل	وضع POWERLINK: لا / وضع Ethernet: نعم
التفاوض الذاتي	نعم
لصناعة السيارات في MDI / MDIX	نعم
واجهة IF4
يكتب	يو اس بي 1.1/2.0
البديل	النوع أ
الأعلى. تيار الإخراج	0.5 أ
واجهة IF5
يكتب	يو اس بي 1.1/2.0
البديل	النوع أ
الأعلى. تيار الإخراج	0.5 أ
واجهة إذا6
فيلدبوس	X2X لينك ماستر

الخصائص الكهربائية

العزل الكهربائي	Ethernet (IF2) وPOWERLINK (IF3) وX2X (IF6) معزولون عن بعضهم البعض وعن الواجهات الأخرى وعن PLC

ظروف التشغيل

اتجاه التركيب
أفقي	نعم
رَأسِيّ	نعم
ارتفاع التثبيت فوق مستوى سطح البحر
0 إلى 2000 م	لا قيود
> 2000 م	تخفيض درجة الحرارة المحيطة بمقدار 0.5 درجة مئوية لكل 100 متر
درجة الحماية حسب EN 60529	IP20

الظروف المحيطة

درجة حرارة
عملية
اتجاه التركيب الأفقي	-25 إلى 60 درجة مئوية
اتجاه التركيب العمودي	-25 إلى 50 درجة مئوية
ديراتينغ	انظر قسم "ديراتينج".
تخزين	-40 إلى 85 درجة مئوية
ينقل	-40 إلى 85 درجة مئوية
الرطوبة النسبية
عملية	5 إلى 95%، غير مكثف
تخزين	5 إلى 95%، غير مكثف
ينقل	5 إلى 95%، غير مكثف

الخصائص الميكانيكية

ملحوظة	اطلب ذاكرة التطبيق (CompactFlash) بشكل منفصل بطارية احتياطية متضمنة في التسليم لوحة الغطاء الطرفية X20 (يمين) متضمنة في التسليم كتلة طرفية ذات 12 سنًا X20 متضمنة في التسليم أغطية فتحات وحدة الواجهة متضمنة في التسليم
أبعاد
عرض	200 ملم
ارتفاع	99 ملم
عمق	85 ملم
وزن	470 جرام

رقم المادة:

X20CP3584

وصف:

معالج Intel Atom بسرعة 600 ميجاهرتز مع معالج إدخال/إخراج إضافي
شبكة إيثرنت مدمجة وPOWERLINK مع تسلسل استجابة الاستقصاء وUSB
3 فتحات لتوسيع الواجهة المعيارية
CompactFlash كذاكرة تطبيق قابلة للإزالة
256 ميجابايت DDR2-SDRAM
التكرار تحكم ممكن
بدون مروحة

تعتمد وحدة التحكم X20CP3585 على معالج Atom الذي تم تسجيله في0.6 جيجا هرتزومجهزة256 ميجا بايتDDR2 سدرام.

يتم تضمين كل من USB وEthernet وPOWERLINK وCompactFlash القابل للإزالة كميزات قياسية. تعد واجهة Gigabit Ethernet ميزة قياسية. للحصول على المزيد من أداء الشبكة في الوقت الفعلي، تدعم واجهة POWERLINK المدمجة وضع تسلسل استجابة الاستقصاء (PRC).

وحدة التحكم مجهزة بثلاث فتحات متاحة لوحدات الاتصال X20. يمكن بسهولة دمج أنظمة الحافلات والشبكات المختلفة في نظام X20 من خلال استخدام وحدات الاتصال
